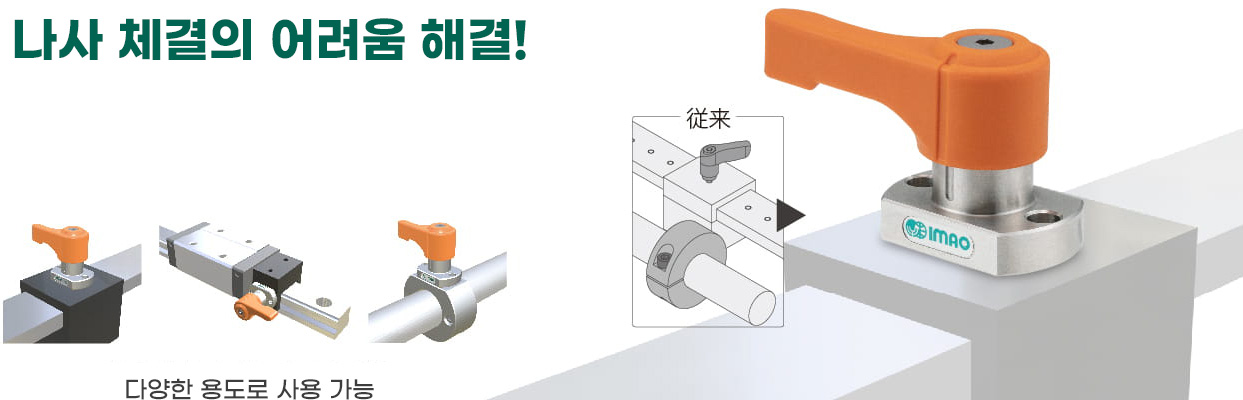

푸시 클램퍼란?
이런 일로 고민하고 있지 않습니까?
- 기존 방식의 문제점
- 체결 작업을 더욱 효율화하고 싶다
- 너무 조이거나, 조임하는 것을 잊어버리는 일이 발생한다
- 너무 세게 조여서 대상물을 손상시킬 수 있다
- 누구나 실수 없이 작업을 할 수 있도록 클램프 완료를 가시화 하고 싶다
간단히 해결!

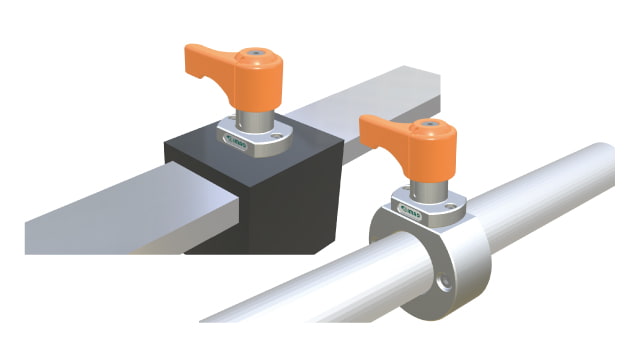

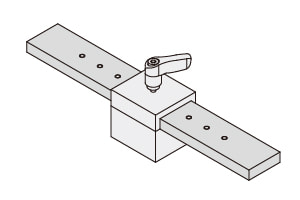

종래의 고정 나사부
푸쉬 클램퍼로 해결!
특장점
-
간단 레버 조작 레버를 여러 번 회전시킬 필요는 없습니다. -

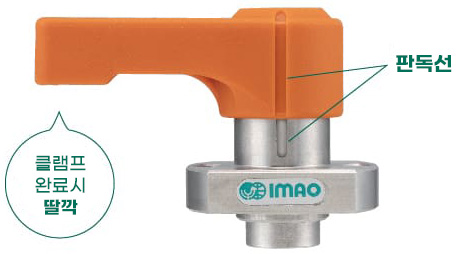

클램프 완료가 명확 확실한 클램프를 어시스트합니다. -

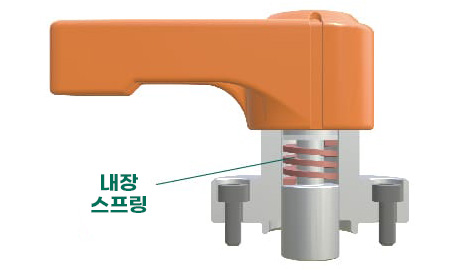

작업의 평준화 스프링의 힘으로 일정한 클램프 력
또한 이런 특징이 있습니다
-

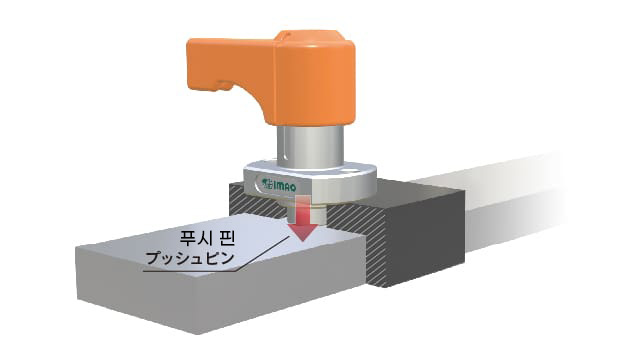

밀어내기 클램프
푸시 핀과의 마찰로 상대 부품을 유지합니다 -
첨단 패드는 2종류 중에서 선택
플랫 : 상대 부품에 흠집 잘 나지 않음 / 다이아몬드 : 마찰력에 의해 강력하게 고정 -

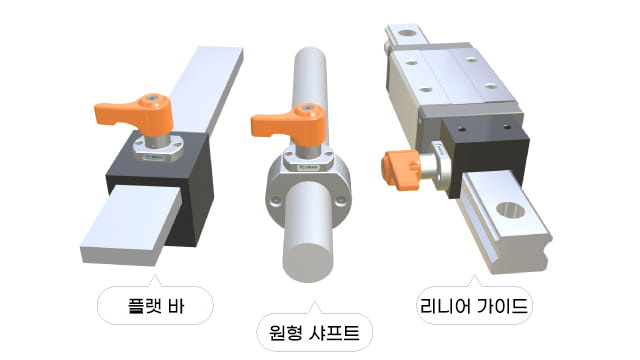

폭넓은 형상에 적용
플랫 바, 원형 샤프트 및 리니어 가이드 등에 대응할 수 있습니다 -

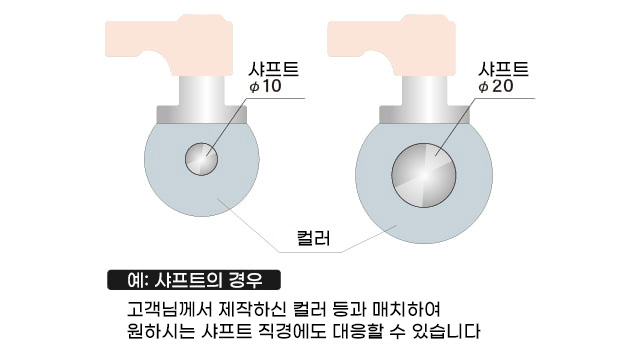

다양한 사이즈 가능
고객이 원하는 사이즈에도 대응할 수 있습니다.
클램프 력 1,100N의 푸시 클램퍼 스트롱

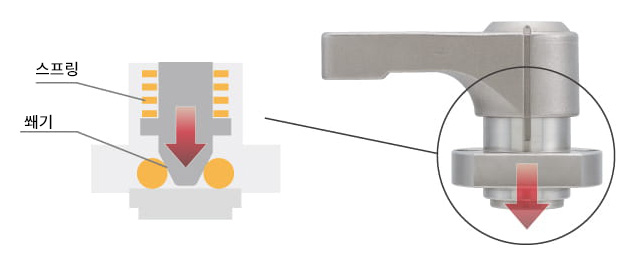

- 스프링과 쐐기로 강력 고정
- 높은 유지력, 유지 토크에 의해 하중이 크고 부하가 걸리는 곳에서도 적용 가능한 높은 유지력
| 클램프 력 | 1,100N |
|---|---|
| 슬라이드 하중 | 900N * |
| 유지 토오크 | 11N·m* |
* QCPSS2245-6-S-D의 경우
사용 예
탁상형 인자용 반송기의 프린터 위치 조정에 푸시 클램퍼를 채용해 위치 결정 조정의 조작성이 향상되어, 작업 효율이 올랐습니다.
-

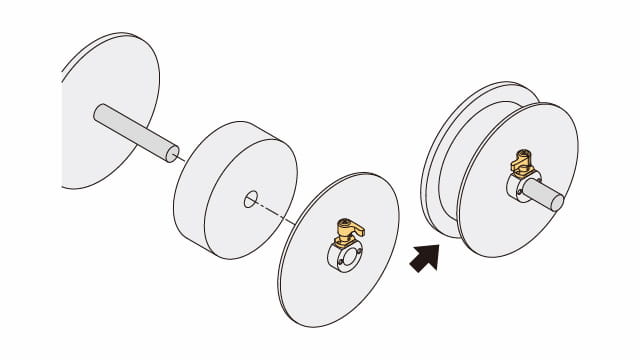

지관의 탈착 -

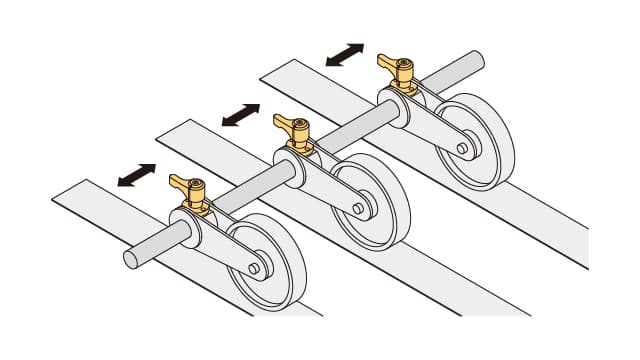

가이드 롤러 위치 조정 -

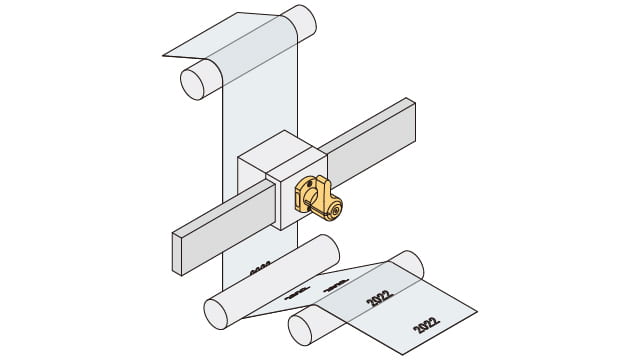

프린터 헤드의 위치 조정 -

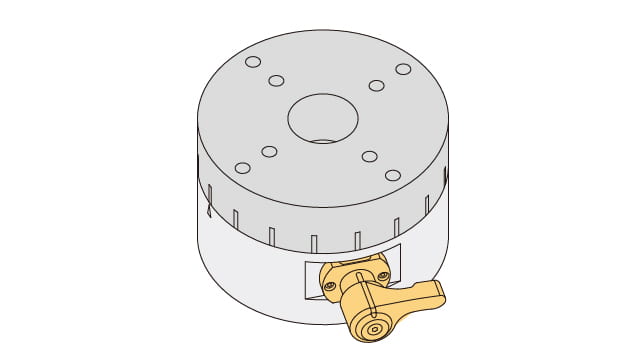

회전 테이블 고정
제품 일람
-

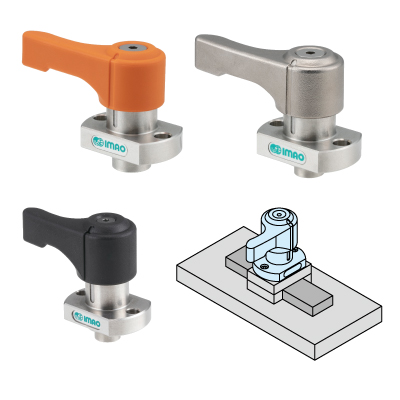

QCPS 푸시 클램퍼 -

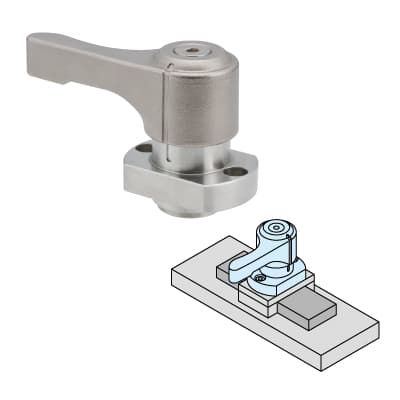

QCPSS 푸시 클램퍼 스트롱 -

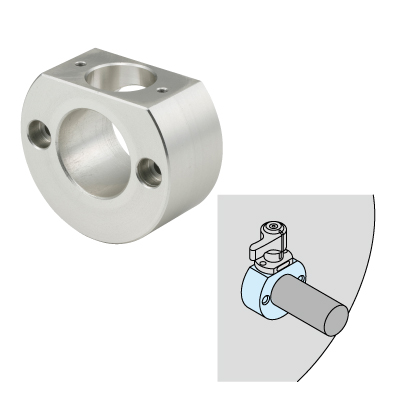

QCPSC 푸시 클램퍼용 세트 컬러
