원터치 클램프는 별도의 공구 없이 레버 조작으로 클램프, 언클램프가 가능한 클램프입니다.
레버 조작으로 클램프 조작 시간을 단축하고 렌치나 스패너 등의 공구의 관리 부담을 줄일 수 있습니다.
그로 인해 작업 시간을 대폭 줄일 수 있어 작업성, 생산성의 향상에 공헌합니다.
이런 일로 고민하고 있지 않습니까?
기존 방식의 세 가지 문제점
워크 탈착이 빈번하여 클램프 작업에 시간이 걸린다
1대의 지그에 필요한 작업 공구의 종류나 사이즈가 많다
생산성을 높이고 싶지만, 유공압 지그라면 제작·관리가 어렵다
원터치 클램프로 해결!
공구 없이 빠른 클램프
레버 조작만으로 클램프할 수 있으므로 워크의 절차 시간을 대폭 줄일 수 있습니다.
별도의 공구가 필요없어 작업 공구의 준비 및 반환의 번거로움과 관리 부담이 줄어듭니다.

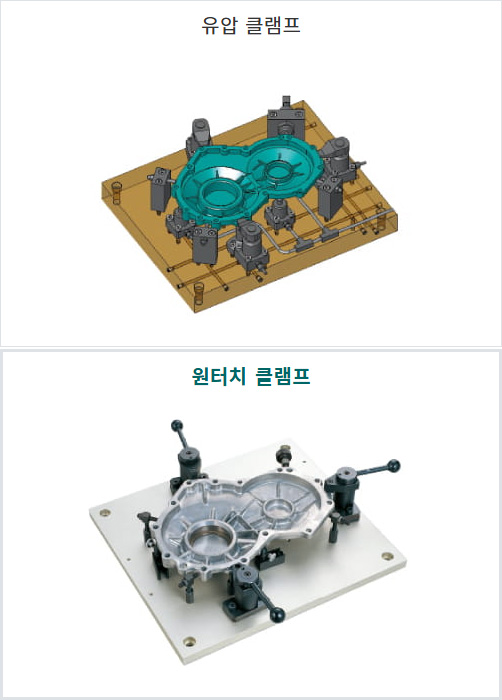

복잡한 지그 설계가 불필요
메카식 구조이므로 유압이나 공압에서의 자동화 지그와 같은 배관 및 배선이 필요 없음
지그 제작 비용 및 납기를 억제할 수 있어 유지 보수 부담 경감

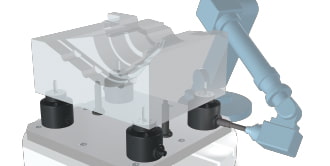

로봇 이용 가능
레버 조작을 로봇으로 실시하는 것으로, 유공압을 사용하지 않는 자동화가 가능
사람도 간단하게 조작할 수 있기 때문에, 낮에는 사람, 밤에는 로봇 등 유연한 생산 대응이 가능
원터치 클램프의 종류
캠 방식
풍부한 바리에이션
대형 워크의 절삭까지 폭넓은 용도에 대응
크기, 클램프 력, 클램프 방향 등 다양한 종류를 준비
알루미늄 등의 소품 워크의 다수 분리부터 다이캐스팅, 선철 주물의 거품 워크 절삭까지 폭넓은 대응이 가능

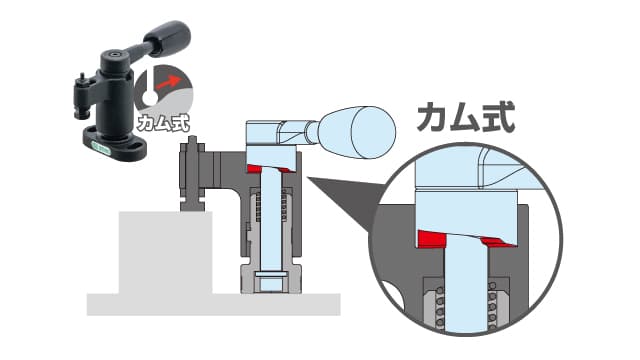

스파이럴 캠을 채택하여 확실히 워크를 유지하고 레버에 하중을 가할수록 높은 클램프 력을 발휘합니다.
스프링 방식
누구나 동일한 클램프 력
수지 워크 등 너무 조이고 싶지 않은 경우에

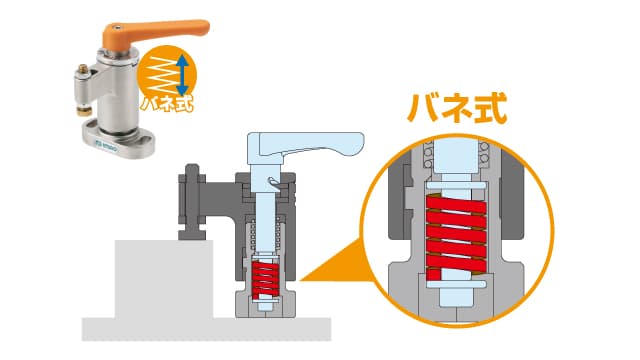

스프링의 힘으로 클램프 하므로 클램프 력이 일정하고 너무 조이지 않아 워크 파손의 걱정이 없습니다.
클램프 완료 시 클릭감이 있기 때문에 체결을 잊지 않는 확실한 작업을 할 수 있습니다.
레버 조작으로 빠르게 워크를 클램프 할 수 있으며, 콤팩트 설계로 좁은 장소에도 설치할 수 있습니다.
쐐기 방식
누구나 동일한 클램프 력
절삭 가공 등 강하게 클램프하고 싶은 경우에
스프링과 쐐기 기구로 클램프합니다.
스프링의 힘으로 클램프 하므로 누가 작업해도 클램프 력은 일정합니다.
쐐기 배력 기구로 높은 클램프 력이 있습니다.
반대 방향에서 클램프 력 이상의 외력이 가해져도 쐐기와 볼로 유지합니다.
클램프 완료를 클릭 감으로 알 수 있어 확실한 작업을 할 수 있습니다.
관련 영상
제품 일람

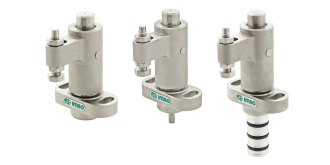

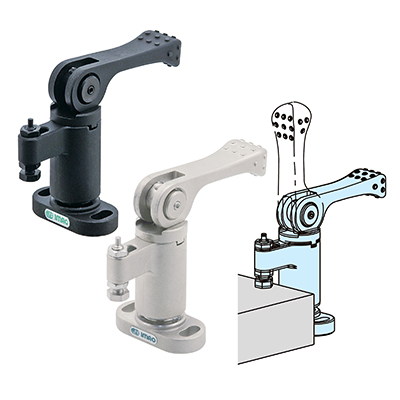

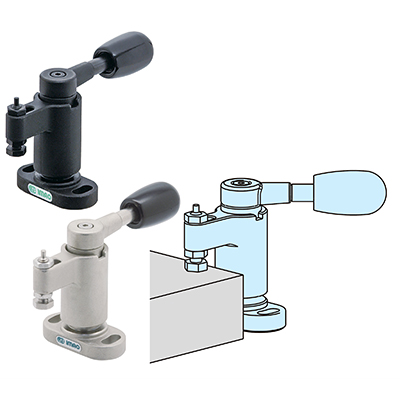

QLSWC스윙 클램프레버 조작으로 스윙하여 클램프
QLSWC스윙 클램프 (캠 레버 타입)레버의 간섭을 회피
QLSWC스윙 클램프 (클램프 레버 타입)긴 스트로크와 높은 클램프 력

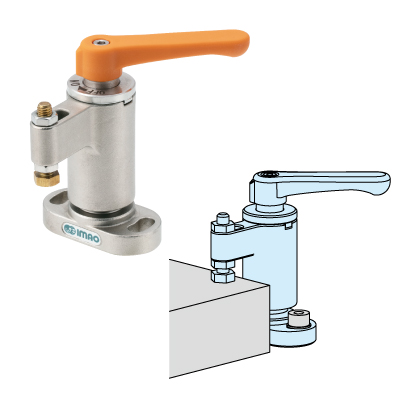

QLSW스윙 클램프클램프 력 조절 및 후크 교체 가능

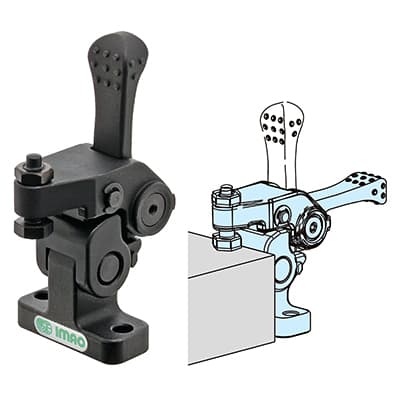

QLRE리트랙트 클램프 (캠 레버 타입)세로 방향 동작으로 간단 클램프
QLRE리트랙트 클램프 (클램프 레버 타입)긴 스트로크와 높은 클램프 력

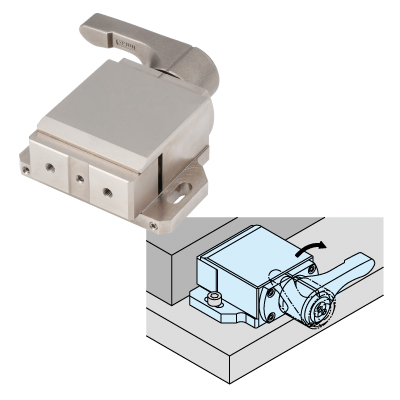

QLSCH캠 사이드 클램프캠 레버로 강력한 클램프
QLSCL-R슬림형 캠 사이드 클램프 (레버 타입)얇은 워크에 최적

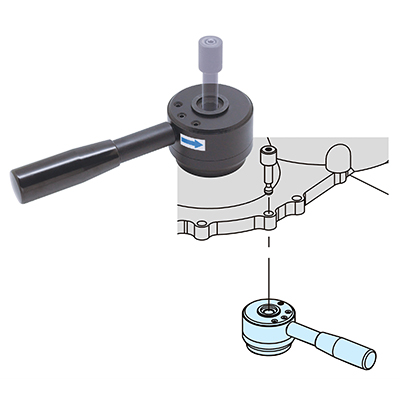

CP135-L스파이럴 캠 클램프 (레버 타입)콤팩트한 가로 누르기 클램프
QLSC캠 사이드 클램프워크를 사선 아래로 클램프

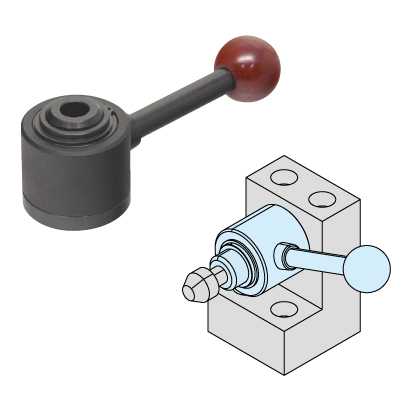

QLCP캠 푸시 클램프바로 옆 클램프
QLPD인입 클램프워크를 끌어들여 클램프
QLPDH인입 클램프 (중하중 타입)높은 클램프력

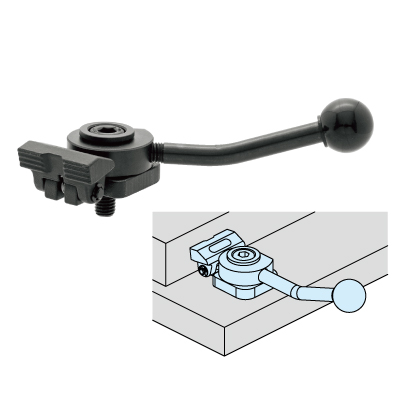

ARN알네스 클램프레버 조작으로 샤프트가 전진
ACR, ACL액티마 클램프레버 조작으로 슬리브가 상승, 하강
QLPU푸시 클램프레버 조작으로 샤프트가 상승

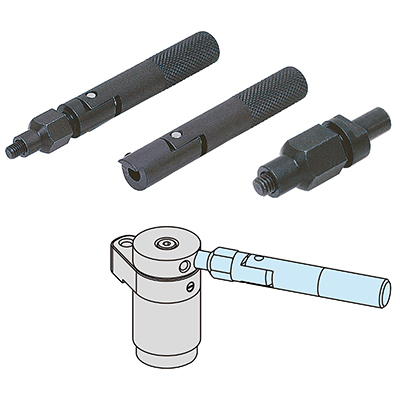

QLSL레버
QLTL토오크 조절 레버
QLSWC스윙 클램프 (스프링 타입)레버 조작으로 후크가 선회
QLSNDM스냅 클램프 (다운 미니 타입)초 콤팩트한 아래 누름 타입올 스테인리스 사양 있음
QLSND스냅 클램프 (다운 타입)내용물 50만회 하부 누름 타입
QLSNS스냅 클램프 (일자형)내용물 50만회 가로 누르기 타입
QLRC리치 클램프샤프트를 내밀어 떨어진 곳도 클램프긴 스트로크로 크고 작은 다양한 워크에 사용 가능
QLRCF리치 클램프 (플랜지 타입)샤프트를 내밀어 떨어진 곳도 클램프긴 스트로크로 크고 작은 다양한 워크에 사용 가능

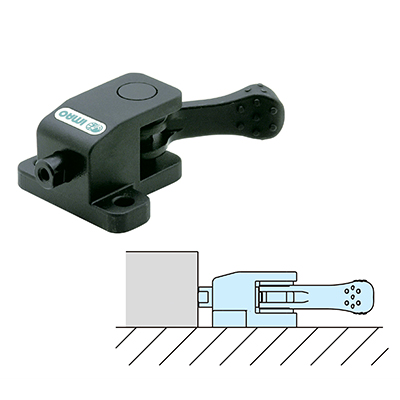

QLPCT정밀 스트레이트 클램프 (토글 타입)정확한 직진 동작으로 같은 위치를 클램프
QLSWW스윙 클램프 (쐐기 잠금 타입)레버 조작으로 후크가 선회
QLSCW사이드 클램프 (쐐기 잠금 타입)클램프 면이 넓은 가로 누르는 타입

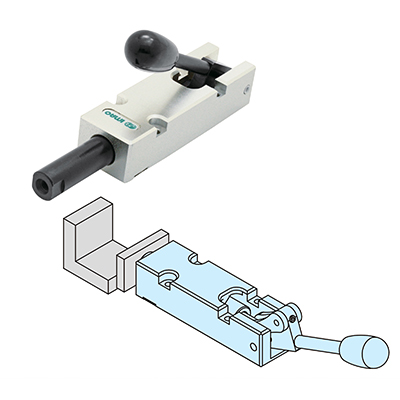

QLPUW푸시 클램프 (쐐기 잠금 타입)콤팩트한 가로 누르기 타입
QLRCW리치 클램프 (쐐기 잠금 타입)샤프트의 돌출 자유인입으로도 사용 가능
QLPDW인입 클램프 (쐐기 잠금 타입)끌어들임으로써 툴 간섭을 회피
QLPDW-RC원격 조종 장치손이 닿지 않는 위치에 조작부를 임의의 위치까지 연장 가능인입 클램프 QLPDW용
