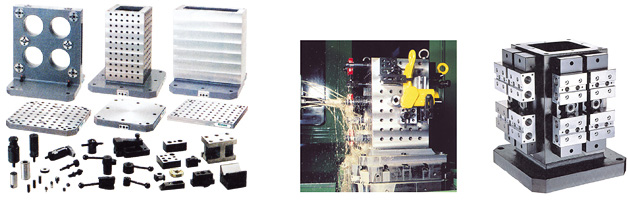

IMAO 표준치구
- 기계 가공은 다품종 소량 생산이 주류가 되고 있으며, 다양한 가공물에 융통성 있게 대응할 수 있는 표준 시스템입니다.
- 지그의 적용은 노동력 절감 및 시간 절감, 보관 장소 절감, 표준 치구부품 재이용으로 인한 비용절감 등을 할 수 있는 계기가 됩니다.

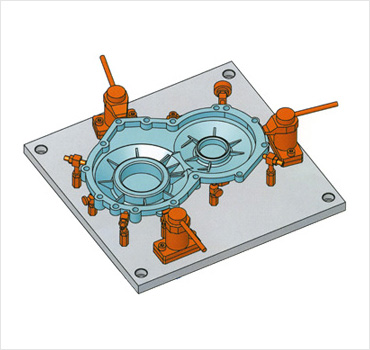

원터치 지그
- 유압지그에 비해 Cost Down !
-
- 지그 제작비 절감 (약 1/3)
- 지그 제작일수 단축 (약 1/2)
- 복잡한 가공 불필요
- 유지보수 편리
- 종래지그에 비해 작업성 Up !
-
- 워크의 탈착시간이 단축된다.
- 워크 세팅이 레버조작만으로 OK!
- 공구가 필요 없어 작업이 간단!

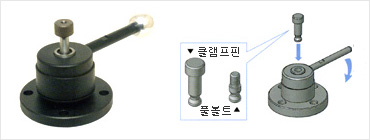

핀 클램프
- 핀을 끼워넣은 후 레버 조작으로 워크를 고정시킵니다.
- 클램프 부품이 워크의 아래에 배치되므로 가공 여유가 넓어집니다.
- 클럼프 핀과 풀 볼트 : 클램프 핀, 또는 풀 볼트를 끼워 넣는다. > 레버를 돌려 클램프한다.

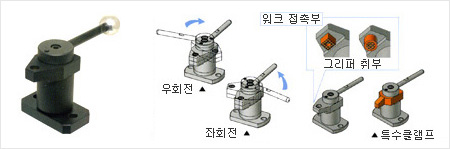

스윙 클램프
- 간단한 레버조작으로 클램프, 언클램프가 가능하여 워크의 탈착이 용이합니다.
- 우회전, 좌회전 타입이 있어 조작성을 고려하여 선택하여 사용할 수 있습니다.
- 워크에 꼭 맞는 맞춤형 그립퍼를 바꿔가며 사용할 수 있습니다.

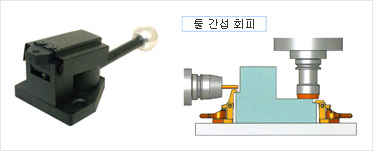

후크 클램프
- 간단한 레버 조작으로 클램프, 언클램프가 가능하여 언클램프 시에 클램퍼가 들어올려집니다.
- 특수 클램퍼로 바꾸어주면 클램프 부품의 툴 간섭을 피할 수 있습니다.

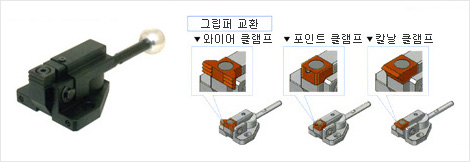

사이드 클램프
- 간단한 레버 조작으로 클램프, 언클램프합니다.
- 측면 방향으로 클램프 힘이 걸리면서 워크를 눌러주므로 워크가 위로 올라오는 현상을 방지할 수 있습니다.
- 워크에 꼭 맞는 맞춤형 그립퍼를 바꿔가며 사용할 수 있습니다.

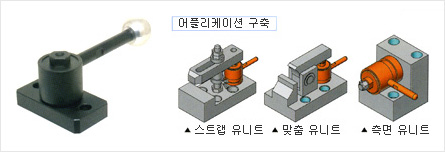

푸쉬 클램프
- 레버 조작으로 센터 부시가 나와 클램프합니다.
- 임의의 부속품을 취부하여 직접 워크를 클램프할 수 있습니다.
- 스트랩과 함께 사용하여 원터치 클램프 조작이 가능한 어플리케이션을 이용할 수 있습니다.
워크 서포터
- 가공시의 진동을 방지하기위한 워크 서포터입니다.
- 콤팩트한 설계로 좁은 장소에도 설치할 수 있습니다.
원터치 지그
핀 클램프
스윙 클램프
후크 클램프
사이드 클램프
푸쉬 클램프
워크 서포터

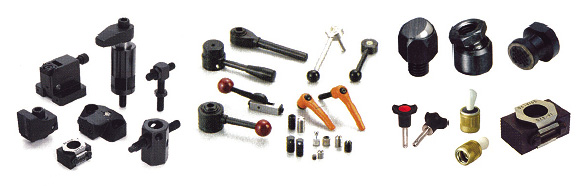

각종 치구 부품

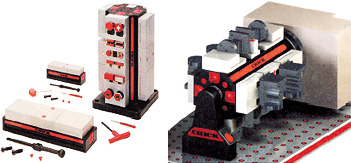

Chick 시스템
