IMAO 풀픽스

5면 동시가공이 가능한 클램프 세트를 소개합니다.
가공 공정 집약! 치구 비용 절감! 가공 정도 향상! 가공 시간 단축!

기존의 치구는 간섭 때문에 가공 면적의 제한과 복잡한 작업, 공정 등으로 가공시간 증가, 누적 오차가 발생하는 일이 빈번했습니다.
이러한 점을 보완한 IMAO사의 툴 간섭이 없는 심플한 실린더 형태의 풀픽스 제품을 사용함으로써 치구 간섭이 없어짐과 동시에 가공 공정 시간과 비용 등의 극대화를 도모할 수 있습니다.

풀픽스 제품 소개 영상

풀픽스 제품 설치 후 가공 영상

일반적인 치구와 풀픽스(Pull Fix)의 비교

기존의 치구는 간섭 때문에 가공 면적의 제한과 복잡한 작업, 공정 등으로 가공시간 증가, 누적오차가 발생하는 일이 빈번했습니다.
이러한 점을 보완한 IMAO 사의 툴 간섭이 없는 심플한 실린더 형태의 풀픽스 제품을 사용함으로써 치구 간섭이 없어짐과 동시에 가공 공정 시간과 비용 등의 극대화를 도모할 수 있습니다.

일반적인 치구의 경우

풀픽스 (Pull Fix)

가공 면적이 제한됩니다.

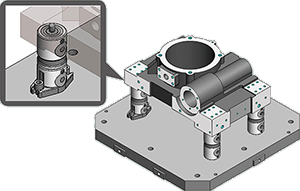

5면 동시 가공 가능!

치구 간섭에 의해 가공 불가한 곳이 있기 때문에 다른 공정이 필요함

가공 공정을 집약 치구와의 간섭이 없어지므로 다음 공정이 필요 없음

공정이 분산되므로 준비하는데 누적 오차가 크게 발생함

가공정도를 향상 동일 공정에서 가공하여 준비 오차가 배제되므로 가공 공정이 비약적으로 향상됨

구분	1공정	2공정	합계
치구설계시간	3시간	2시간
치구구축시간	3시간	3시간
설계시간+구축시간	6시간	5시간	총 11시간
치구부품점수	57점	57점	총 114점

치구 준비 시간을 단축

구분	시간	합계
치구설계시간	10분
치구구축시간	10분
설계시간+구축시간	20분	총 20분
치구부품점수	17점	총 17점

복잡한 작업이라도 동일하게 대응 가능

2공정 분의 비용 (플레이트를 포함한 치구 1식)
합계 144.1만엔 (일본 엔화 기준)

치구 비용을 삭감 1공정의 비용 (플레이트를 포함한 치구 1식)
합계 104.8만엔 (일본 엔화 기준)

치구와의 간섭을 줄이기 위해서 복잡한 작업이 필요함

치구 간섭 제거 치구와의 간섭이 없기 때문에 최단 작업을 할 수 있음

적용사례

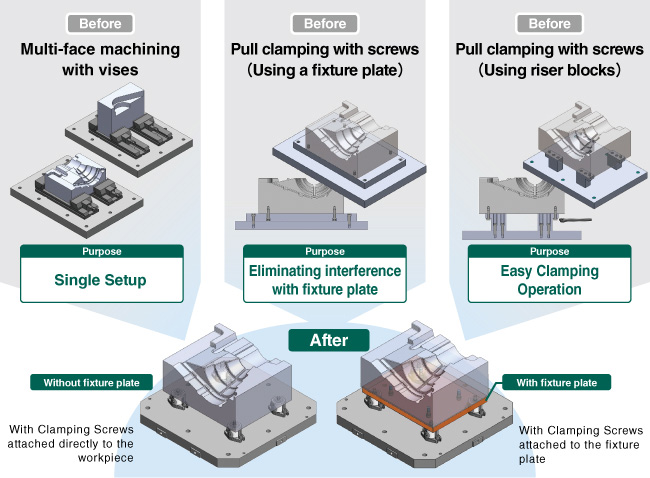

기존 설비 개선

신속하고 정확한 서브 플레이트의 위치 결정과 고정

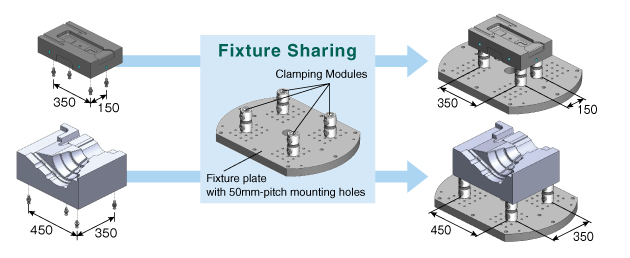

모듈식 고정 장치

기존 설비 개선

서브 플레이트의 위치 결정

모듈식 고정 장치

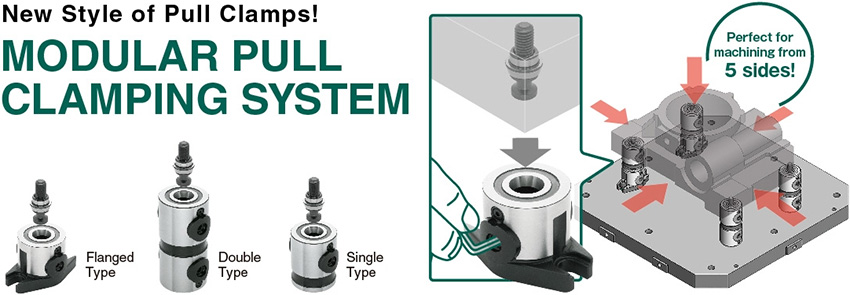

라인업

CP150	CP151	CP152

Clamping Modules (Flanged)	Clamping Modules (Double)	Clamping Modules (Single)

Clamping Modules

Type	Part No.	Diameter (㎜)	Height (㎜)	Clamping Force (kN)
Flanged	CP150-06025	30	25	5
	CP150-08040	40	40	8
	CP150-12063	60	63	15
	CP150-16080	80	80	25
Double	CP151-06050	30	50	5
	CP151-08080	40	80	8
	CP151-12125	60	125	15
	CP151-16160	80	160	25
Single	CP152-06032	30	32	5
	CP152-08050	40	50	8
	CP152-12080	60	80	15
	CP152-16100	80	100	25

Tapered Clamping Screws

Type	Part No.	Thread Size	Workpiece Locating Repeatability
Round	CP155-06001L	M6	5㎛
	CP155-08061L	M6
	CP155-08001L	M8
	CP155-12081L	M8
	CP155-12001L	M12
	CP155-16121L	M12
	CP155-16001L	M16
Diamond	CP155-08061D	M6	5㎛ (Should be used with round type.)
	CP155-08001D	M8
	CP155-12081D	M8
	CP155-12001D	M12
	CP155-16121D	M12
	CP155-16001D	M16
